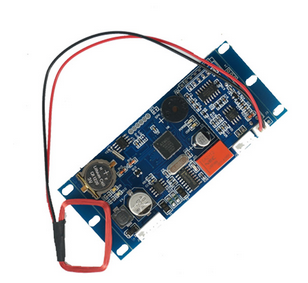

485/TCP-ID聯網模塊
YKT-504
主要性能：
支持時段功能、支持遠程開門、支持門常開/常閉/在線功能、支持卡或密碼功能、支持首卡開門、支持多卡開門、支持控制器定時任務功能、支持時實監控功能。
端口說明：
J1角
引腳 | 絲印 | 相對顏色 | 功能說明 |
1 | 12V | 紅色 | DC12V電源輸入 |
2 | GND | 黑色 | 電源地 |
3 | OPEN | 黃色 | 開門按鈕（低電平有效） |
4 | MC1 | 白色 | 門狀態檢測（門磁） |
5 | 485A | 綠色 | 485通訊信號A |
5 | 485B | 藍色 | 485通訊信號B |
J2角
引腳 | 絲印 | 相對顏色 | 功能說明 |
1 | NC | 紅色 | 繼電器常閉端 |
2 | NC | 黑色 | 繼電器常閉端 |
3 | COM | 黃色 | 繼電器公共端 |
4 | NO | 白色 | 繼電器常開端 |
J3角
引腳 | 絲印 | 相對顏色 | 功能說明 |
1 | T1 | 紅色 | 天線1輸出 |
2 | GND | 黑色 | 天線地 |
3 | T2 | 黃色 | 天線2輸出 |
4 | RFIN | 白色 | 天線信號輸入 |
J4角
引腳 | 絲印 | 相對顏色 | 功能說明 |
1 | GND | 黑色 | 電源地 |
2 | DATA0 | 綠色 | 數據0輸入 |
3 | DATA1 | 白色 | 數據1輸入 |
工作電壓 | 12VDC |
工作電流 | 150mA |
環境溫度 | 工作：0℃－45℃ / 存儲：-10℃－55℃ |
相對濕度 | 工作：40%RH－90%RH / 存儲：20% RH－90% RH |
內置讀卡器 | ID型：125Kz ，EM或兼容卡 |
讀卡距離 | 2-5cm |
存儲容量 | 2萬用戶，10萬脫機刷卡記錄 |
通訊方式 | 485或TCP通訊，485支持255X N（N為串口的數量）臺機聯網，TCP聯網無限制 |
可外接讀卡器個數 | 1個，產品本身自帶一個感應線圈 |
外型尺寸 | 42*100mm |
