接線示意圖

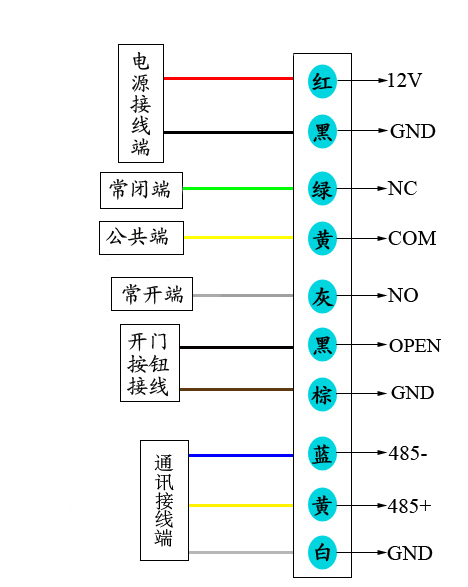

1、設備電源、控制接線圖示說明
施工注意事項以及故障排除方法
1、485的布線規則
（1）采用屏蔽雙絞線，線徑1.0以上，屏蔽線*接地。
（2）如果是多臺一體機連接485轉換器，一定要采用總線結構，堅決杜絕星型連接和分叉連接
（3）設備供電的交流電及機箱一定要真實接地，可防靜電干擾。
（4）避免與強電走在一起，以免強電對其干擾。
（5）485到一體機的距離限制在400米之內。
2、鎖的布線規則
鎖與門禁電源連接的兩根電源線采用截面積1.0以上的屏蔽線，鎖與一體機的距離限制在80M之內。線材損耗不能過大，否則鎖最終的電壓達不到11V以上，會導致鎖無法上鎖的情況。
3、讀卡器開門按鈕的布線規則
讀卡器與一體機的連接線，采用超五類的屏蔽雙絞線，距離限制在80M之內。開門按鈕采用1.0線徑，距離在80M以內。
系統常見問題與及處理方法故障現象
1：門禁設備連接好以后，用軟件測試不能與電腦通訊。
? 一體機與485轉換器之間的接線不正確，檢查一下一體機的RS485+與RS485-是否與485轉換器的RS485+與RS485-一一對接，必要時對調一下兩條通訊線來檢測。USB轉串口的請檢查USB轉換器。
? 一體機與485轉換器的距離超過了有效長度,通常資料上顯示的距離能達到1200M純屬為理論的通訊距離，用戶要把通訊距離控制在400M之內才能確保設備正常的通訊。
? 計算機的串口是否正常，有無正常聯接或者是被其他程序占用，排除這些原因后再測試。
? 進入機器硬件編輯狀態，查看一下機器里面設置的產品序列號與用戶在軟件設置的產品序列號是否一致。
? 線路干擾，不能正常通訊，請把一體機拆下來，取一條短線，在電腦旁邊進行通訊檢測，來排除線路問題。
2：將有效卡在外接讀卡器上刷卡，蜂鳴器有響，門不開，通訊正常（讀卡器的通信協議一定為WG26信號）
? 讀卡器跟一體機之間的連線不正確，拿一張卡在外接讀頭上面刷，看其在一體機上面顯示的卡號是否與本卡在一體機上面刷顯示的卡號一致。如果有不同，請把外接讀頭的D0/D1線進行反接操作。
? 讀卡器與一體機之間連線超過了80M 線路嚴重干擾，讀卡器數據無法傳至控制器，遠距離讀卡器更要考慮線路干擾。
3：一體機使用一直正常，某一天突然發現所有的有效卡均不能開門（變為無效卡）
? 檢查一下，機器上面的顯示的時間是否與現實的時間一致，機器的時間不對導致卡變為無效卡，在確保電腦時間正確的情況下，在軟件里，進行同步時間操作，如同步時間后，機器顯示的時間依然為錯誤的，請與廠家技術員聯系。
? 操作人員將一體機進行初始化操作。
4：將有效卡在一體機上面刷，一體機顯示正常，蜂鳴器有響，但門鎖未打開
? 把一體機的電源線拔了，直接短路門禁電源的開鎖信號線（PUSH與GND），檢測一下是否能開門，如能正常開門，說明鎖與門禁專用電源無異常。如不能正常開門，請更換門禁電源或者鎖，或者檢測一下鎖的安裝是否有偏差。
? 在檢查鎖與門禁電源都無異常的情況下，請檢查一下一體機與門禁電源的接線是否正確，在接線無誤的情況，門還是無法開門，請與廠家技術員聯系。
5：門一直處于常開狀態或者開閉間隔交換狀態
? 開門按鈕的兩根線短路了。
? 電源的開門信號線短路（PUSH與GND短路）。
? 一體機的常開腳與公共腳短路（COM與NO短路）。
6：插上電，機器會“嘀嘀”鳴叫
? 電源功率不夠，致使一體機無法正常啟動，請更換大點的電源
? 在確保門禁電源的供電正常的情況下，機器還一直鳴叫，請與廠家技術員聯系。
設備型號 | YKT-L70 |
輸入電壓 | 12V直流（±10%） |
本機耗電 | <100mA |
環境溫度 | -40℃至70℃ |
刷卡類型 | ID(EM卡)，IC（M1卡） |
感應距離 | 3-15CM（視卡而定） |
控制門數 | 1個 |
注冊權限 | 2000張 |
數據容量 | 10萬 |
設備尺寸 | 46*69mm |
通訊方式 | RS485 |
軟件版本 | YKT4.1 |
